Sheet set, parte 3
Nel secondo post di questa serie abbiamo creato la struttura di layout, modelli e viste. Ora dobbiamo sfruttarla con dei blocchi che incrocino le informazioni: cartiglio, bolla di richiamo, titolo vista.
Vediamo le informazioni che abbiamo di default che possiamo richiamare in un field, attenzione a distinguere le proprietà di uno sheet set da quelle dei singoli sheet.

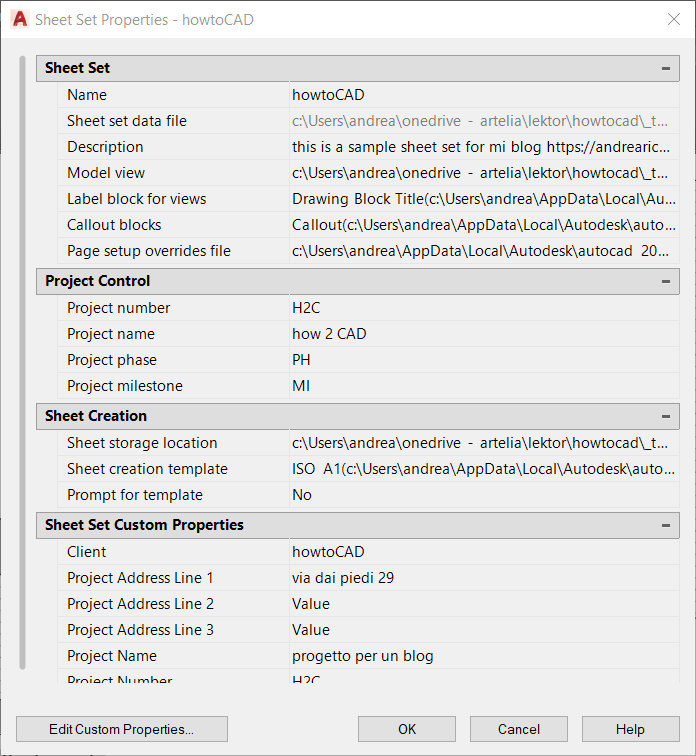

e vediamo dove sono impostati nello sheet set (click destro→proprietà sul nome nella relativa palette)
e quali invece siano i parametri del singolo sheet (click destro→proprietà sul nome del singolo sheet nella medeima palette)

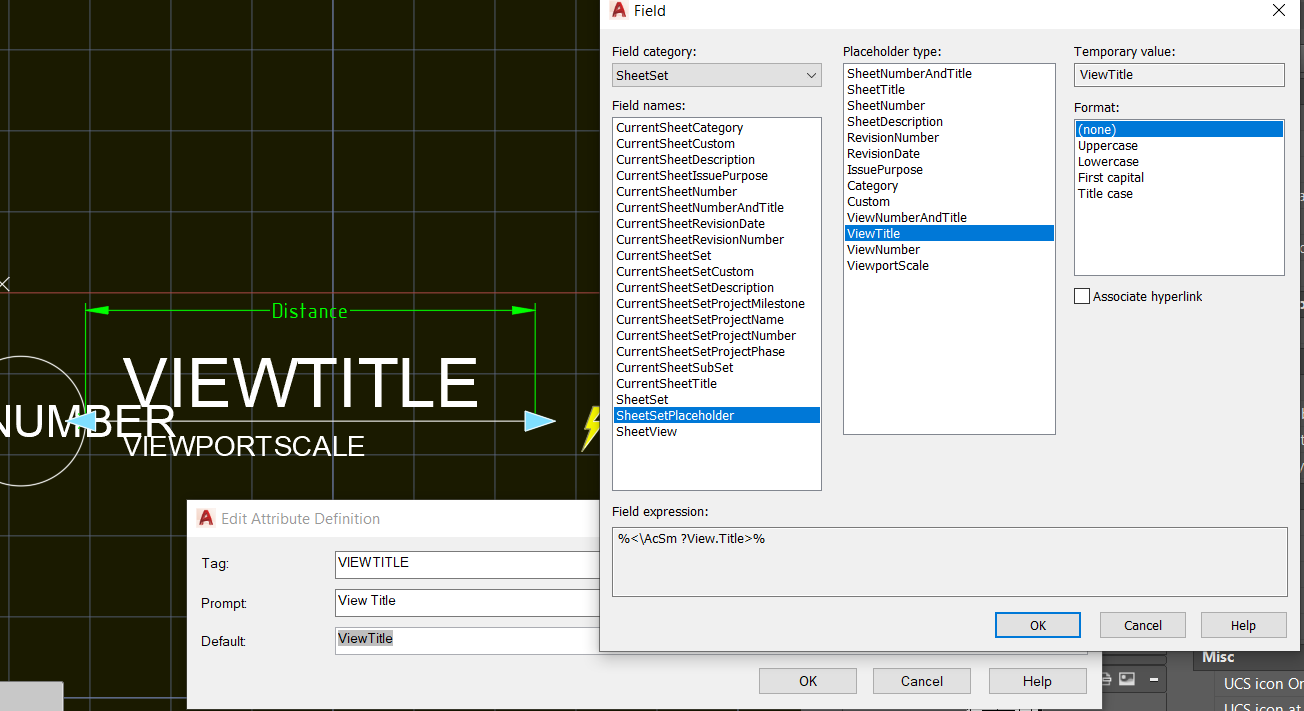

Di molti è evidente il collegamento, come il numero o il nome di un layout (sheet). Voglio pero richiamare la vostra attenzione su un field in basso nella lista: sheetSetPlaceholder.

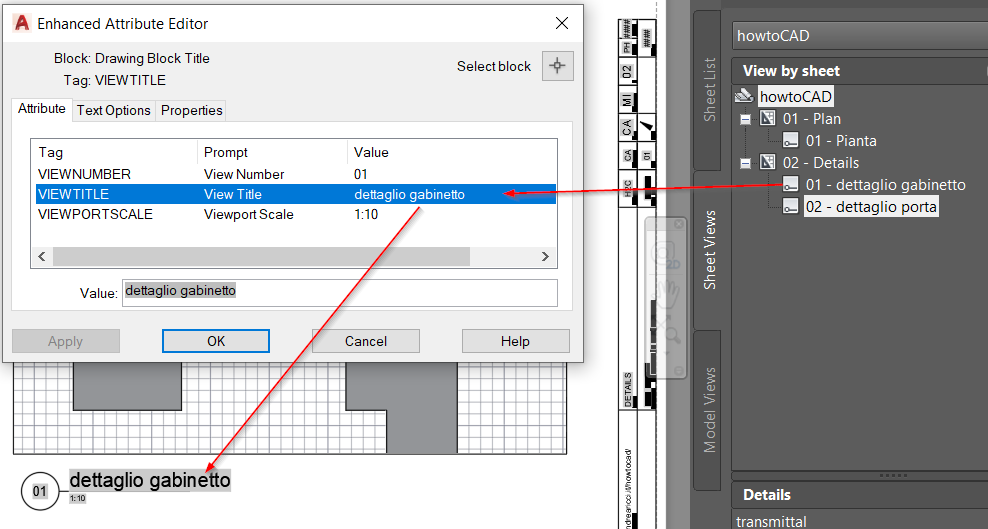

Questo campo può essere inserito solo creando gli attributi di un blocco (placeholder=segnaposto) e potrà essere poi "compilato" quando si userà il blocco. Lo vedete all'opera nel blocco del titolo di vista: numero e nome vista infatti sono campi che verranno linkati a rispettivi valori dello sheet set.
Ora rassicuratevi, non dovete partire da zero: impostate un file a partire da acadiso.dwt, poi un nuovo sheet set, scegliendo un esempio metrico, create il vostro layout e una vista nello spazio modello, salvate e importate il layout nello sheet set→ (Sheet List), poi dal tab Model Views trascinate la vista nel layout, creando in automatico una Sheet View. Ora evete tutti i blocchi di default a portata di mano. Quello del titolo vista (Drawing Block Title) dovrebbe esservi già comparso inserendo la vista nel layout, (magari enorme, o minuscolo, a seconda della scala che usate), ora spostatevi nel modello e inserite la bolla di dettaglio con un click destro sulla relativa Sheet View→Place Callout Block. Di questi potrete definirne più d'uno tra cui scegliere di volta in volta, ad esempio potreste volerlo annotativo, oppure uno per le sezioni, uno per gli alzati e uno per i dettagli, cono solo richiamo al layout o layout e vista, eccetera. Probabilmente vorrete cambiargli scala e grafica ma sarà più semplice partire da qualcosa di pronto.

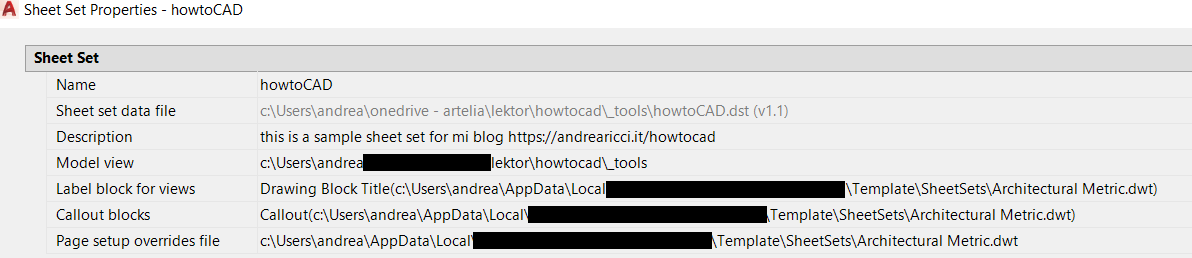

Dove si trovano questi blocchi? Nelle proprietà dello sheet set ci sono le caselle per indicare i percorsi dei blocchi di dettaglio, della vista, del layout di default, delle impostazioni alternative di stampa (eh, sì: già sapete che potete mandare un intero sheet set in stampa al plotter o in pdf con un click, ma potrete usare anche configurazioni di stampa alternative a quelle memorizzate nei layout… altro capitolo!)

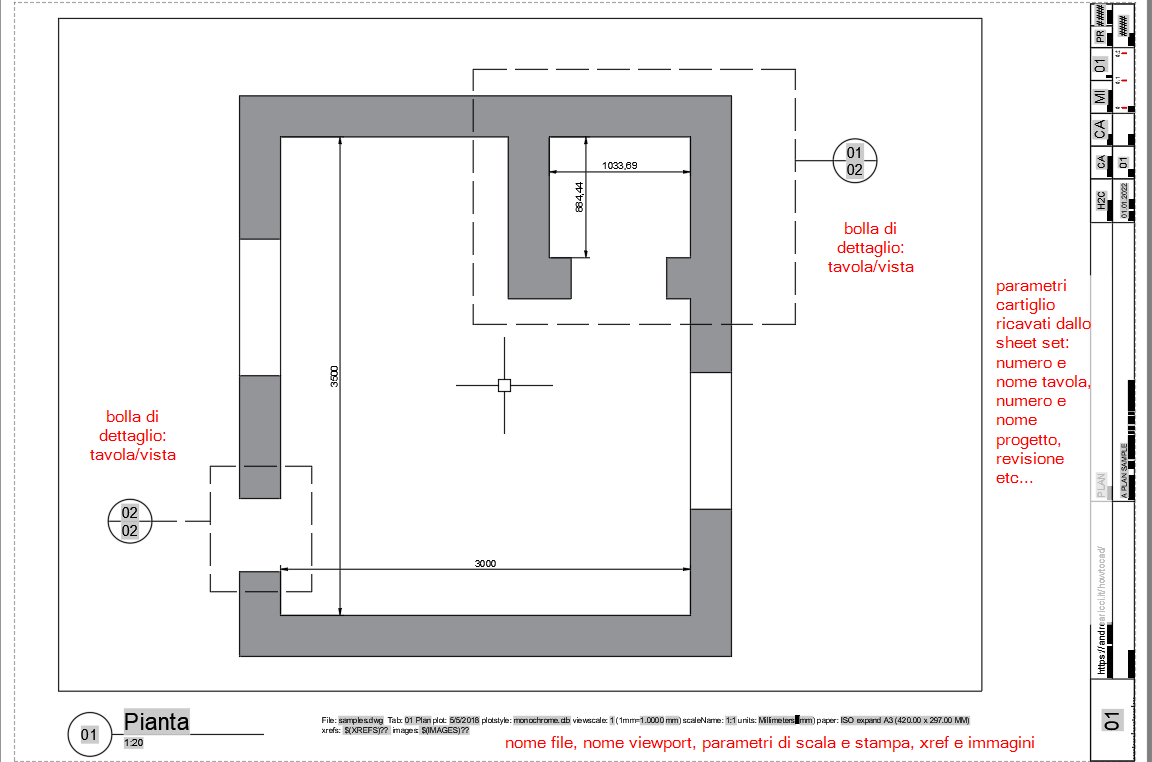

O ancora partite dai file che vi metto qui a disposizione, da cui ho preso gli screenshot del post (c'è anche la riga di testo che riporta i dati di stampa e il cartiglio che mancano agli esempi del software).
i blocchi per cartiglio e titolo vista vanno progettati in scala con le misure del layout, comparendo solo lì, mentre per il blocco per la bolla di richiamo consiglio di fare un blocco annotativo, ovvero che scala a seconda della scala della vista, poichè verrà inserito nel model space.
