Come ho già accennato nella sezione Standard, uso (quasi) tutti i 256 colori della tabella cad come neri, distinguendoli nel ctb solo per spessore. Per i colori uso RGB o un set di colori.
Quando vogliamo fare un diagramma colorato, che colori scegliere? Di seguito le mie considerazioni, link e alcuni file d'esempio.

Affidarsi ai soli colori per i diagrammi è problematico: la nostra vista non ne distingue più di tanti (provate a consultare il PRG di Roma!) per non parlare di problemi come le riproduzioni in bianco e nero o il daltonismo.

In primis c'è da capire il tipo di grafico, se qualitativo o quantitativo. In architettura il quantitativo è piuttosto raro (magari per una mappa altimetrica?) e in genere lo si realizza con variazioni di intensità di uno stesso colore, o tra due, come una mappa delle temperature o della pressione atmosferica.
Più di frequente avremo bisogno di mappe qualitative, come per zonizzazioni o utilizzo di materiali, e lì la palette deve essere in tinte diverse e distunguibili l'una dall'altra.

Il mio consiglio è di non affidarsi solo alla tinta ma anche a differenti pattern: diagonali in opposte direzioni, incrociate, eccetera. Ciò premesso vi trasferisco di seguito il risultato delle mie ricerche in merito, in particolare i seguenti che trattano anche di daltonismo:

• colorbrewer2.otg
• colorspace.r-forge.r-project.org
• seaborn.pydata.org
• developer.r-project.org

Palette da scaricare

A partire da questi (e altri) link, ho costruito alcune palettes da usare per legende, grazie al software online ACB edtor, che rende la cosa più facile (ma se siete nerd potete far da soli aprendo un qualunque file *.acb con un text editor: è solo un xml, facilmente editabile).

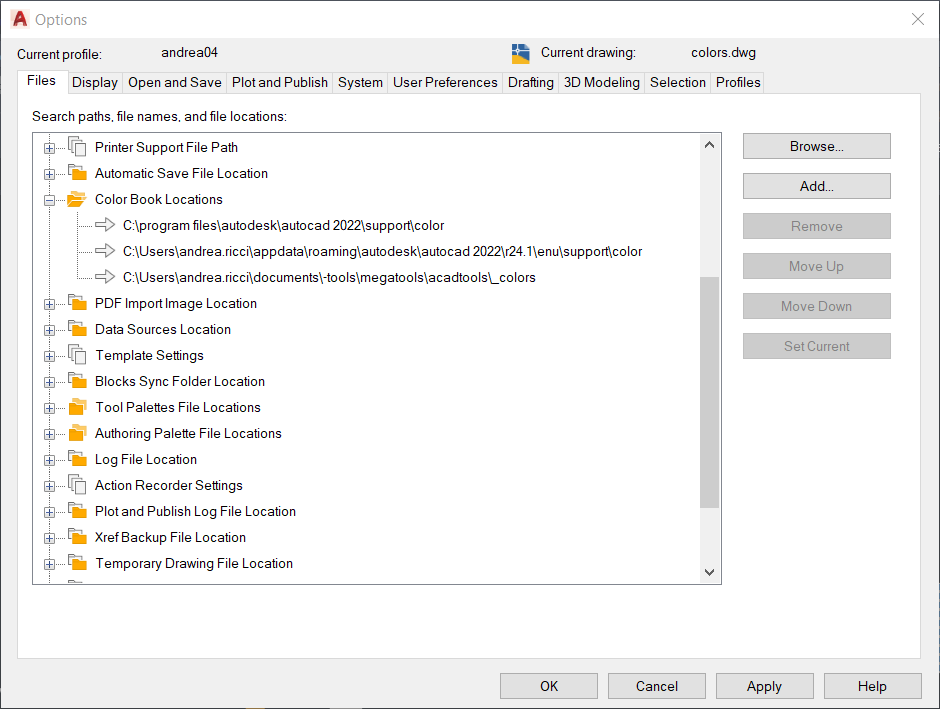

Nello zip scaricabile troverete delle palette che potrete installare. Copiate i file *.acb nelle directory che trovate in preferenze > percorsi, sotto color book locations.
.

Vi compariranno poi nella scheda Color Books quando andrete a scegliere un colore:
.

C'è anche un file dwg d'esempio dei colori con i link da cui sono stati ricavati per un rapido ultilizzo copia/incolla.
colors.zip 244 KB

Qui di seguito c'è un esempio di un color book (R4.acb), notate come ogni colore è definito in rosso, verde e blu:

Questo è il contenuto del file, in formato xml, come vedete abbastanza comprensibile.

  <?xml version="1.0" encoding="utf-8" standalone="yes"?>
  <!--https://developer.r-project.org/Blog/public/2019/11/21/a-new-palette-for-r/-->
  <colorBook>
      <bookName>R4</bookName>
      <colorPage>
          <pageColor>
              <RGB8>
                  <red>0</red>
                  <green>0</green>
                  <blue>0</blue>
              </RGB8>
          </pageColor>
          <colorEntry>
              <colorName>R4_black</colorName>
              <RGB8>
                  <red>0</red>
                  <green>0</green>
                  <blue>0</blue>
              </RGB8>
          </colorEntry>
          <colorEntry>
              <colorName>R4_red</colorName>
              <RGB8>
                  <red>223</red>
                  <green>83</green>
                  <blue>107</blue>
              </RGB8>
          </colorEntry>
          <colorEntry>
              <colorName>R4_green</colorName>
              <RGB8>
                  <red>97</red>
                  <green>208</green>
                  <blue>79</blue>
              </RGB8>
          </colorEntry>
          <colorEntry>
              <colorName>R4_blue</colorName>
              <RGB8>
                  <red>34</red>
                  <green>151</green>
                  <blue>230</blue>
              </RGB8>
          </colorEntry>
          <colorEntry>
              <colorName>R4_cyan</colorName>
              <RGB8>
                  <red>40</red>
                  <green>226</green>
                  <blue>229</blue>
              </RGB8>
          </colorEntry>
          <colorEntry>
              <colorName>R4_magenta</colorName>
              <RGB8>
                  <red>205</red>
                  <green>11</green>
                  <blue>188</blue>
              </RGB8>
          </colorEntry>
          <colorEntry>
              <colorName>R4_yellow</colorName>
              <RGB8>
                  <red>245</red>
                  <green>199</green>
                  <blue>16</blue>
              </RGB8>
          </colorEntry>
          <colorEntry>
              <colorName>R4_gray</colorName>
              <RGB8>
                  <red>158</red>
                  <green>158</green>
                  <blue>158</blue>
              </RGB8>
          </colorEntry>
      </colorPage>
  </colorBook>

Altri esempi

Ricavati dai link precedenti
