Xref: attach e overlay
Gli XREF (riferimenti esterni) possono essere caricati in modalità attach oppure overlay.
Se chiamiamo genitore il file in cui xreffiamo un file figlio allora se l'xref è in modalità attach figlio comparirà in nonno quando in questo file xrefferemo genitore.
Se invece la modalità sarà overlay figlio non comparirà in nonno.

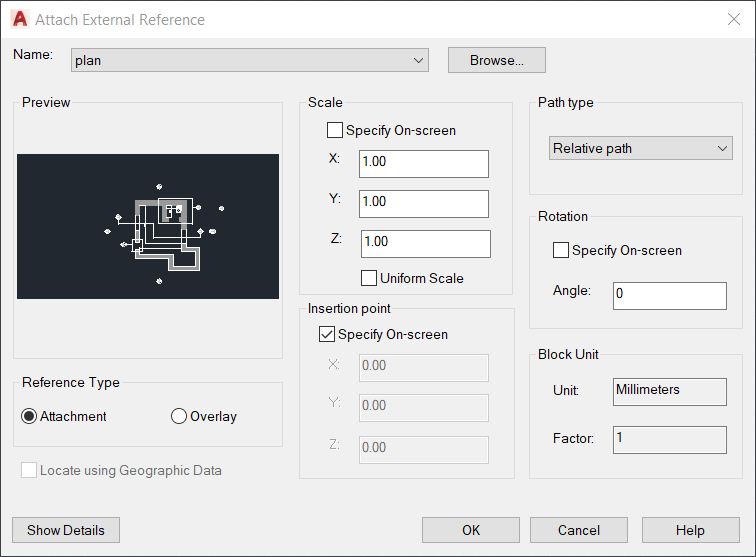

Scelta tra Attach e Overlay al momento del caricamento.

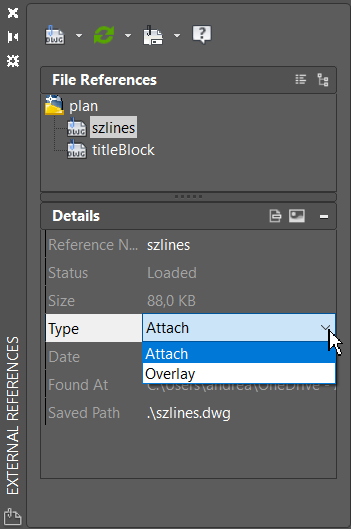

Proprietà dell'Xref nella palette degli Xref
per ignoti motivi questo vale solo per i dwg, e non si applica a inserimenti di immagini e pdf per i quali vige solo la modalità attach, quindi preparatevi a vedere immagini e pdf inquinare disegni in cui non ne avreste affatto bisogno.
Che utilità ha questa distinzione?
oggetti come i cartigli del figlio difficilmente hanno bisogno di comparire nel nonno, mentre se in un disegno di sezioni xreffo un file della pianta che a sua volta contiene l'xref delle linee di sezione, quest'ultime mi farà comodo averle:
- nel pannello xref impostare la vista ad albero

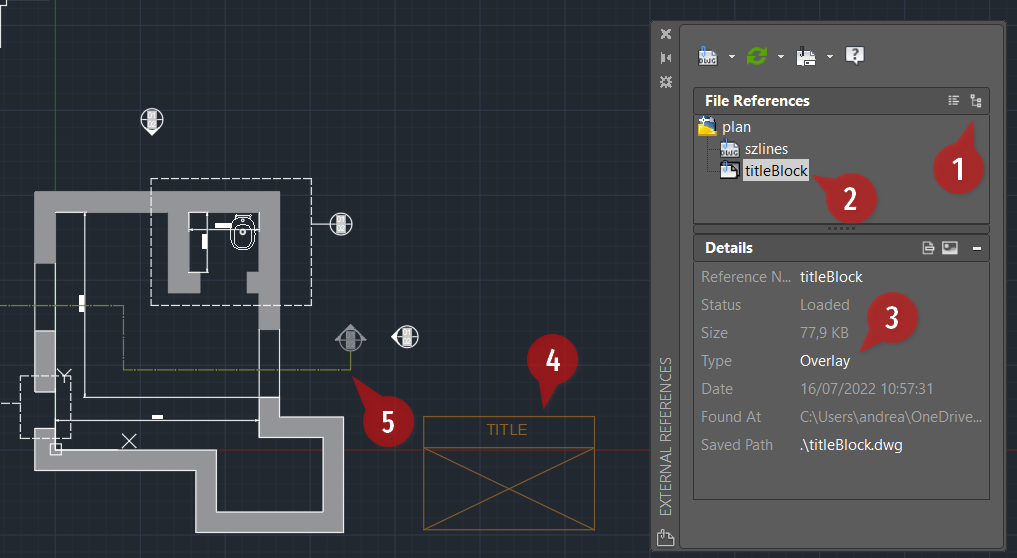

- vediamo che l'xref "titleBlock" è caricato come…
- …overlay
- l'xeref "titleBlock" (overlay)
- l'xref "szlines" (attach)

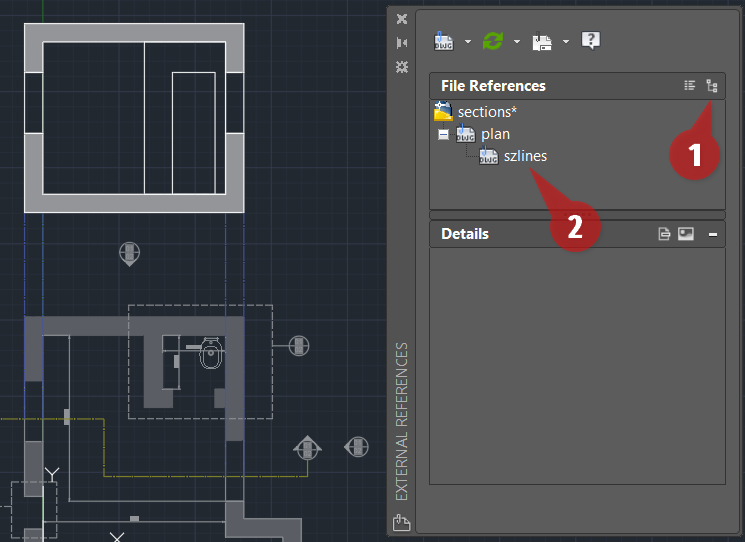

Ora xreffiamo questo file "pianta" (genitore), con i suou xref (figli) in un file "sezione" (nonno), e vediamo che succede agli xref discendenti.
- nel pannello xref impostare la vista ad albero
- caricando il file precedente si vede che questi si è portato dietro solo l'xref "szlines", che era attach e non "titleBlock" che era overlay
Quindi se vi scompare un "sub xref" figlio nel nonno, andate a controllare che nel genitore sia stato caricato come attach. Viceversa, se vi trovate un e-transmit pieno di file inutili, magari è perché avete abusato degli attach.

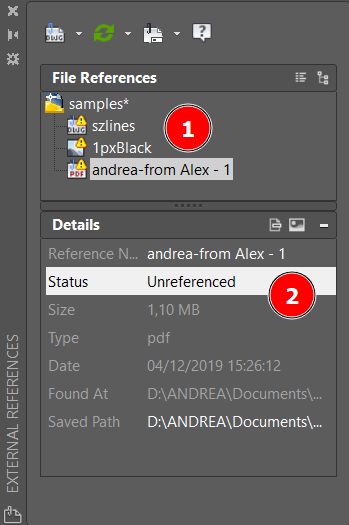

e se vi trovate l'elenco di riferimenti (dwg, immagini,pdf) pieno di roba caricata e poi inutilizzata o cancellata (se attaccate qualcosa e poi la cancellate dal disegno senza staccarla il riferimento rimane nell'elenco ma risulta nello status unrefrenced) fate un bell'atto di igiene e staccate tutto senza pietà (detach).
La palette degli attachments ha sostituito comandi precedenti separati per xref e imgs che sono tuttora utilizzabili e comodi per certe operazioni batch che non funzionano nella palette: CLASSICXREF e CLASSICIMAGE.
